1.简介
CCM601是一款集MCU和自主研发的DSP为一体的通用音频处理芯片，精心的低功耗设计，可满足多种低功耗场景应用。芯片集成多种外设，以满足更多的开发需求。
2.特性
内核和存储
>MCU，高性能32位RISC架构，最高频率支持147.456MHz
>DSP内核，用于数字信号处理,最高频率支持122.88MHz
>集成256KByte SRAM
>内置SPI FLASH，存储代码及数据
>2线调试口，具备断点调试和代码追踪能力
>19个中断向量
>5层中断优先级
音频
>2路Audio-ADC，SNR≥80dB
>Audio-ADC采样率支持8kHz/11.025kHz/12kHz/22.05kHz/24kHz/32kHz/
>44.1kHz/48kHz/96kHz
>最大支持2路模拟麦克风
>ADC line-in支持单端输入或者差分输入
>2路Audio-DAC，SNR≥90dB
>Audio-DAC采样率支持8kHz/11.025kHz/12kHz/22.05kHz/
>24kHz/32kHz/44.1kHz/48kHz/96kHz
>两个独立I2S，48~192kHz采样率，最大有效位宽24bits
>S/PDIF接口，支持接收或发送
电源、时钟和复位
>内置（5V转3.3V或5V转1.2V）LDO可为芯片供电
>内部OSC时钟源和PLL锁相环时钟源
>支持6~40MHz晶体或者外部时钟（≤40MHz）直接输入芯片引脚
>内置POR（Power on Reset），LVD（低电压检测）
>多种低功耗模式
·CPU降频
·系统降频
·休眠
·深度休眠
外设
>窗口看门狗
>2个基本定时器（Timer0-1）
>最大支持8路PWM，支持单次PWM模式和周期PWM模式，支持输入捕捉功能
>多达69个GPIO，部分GPIO存在复用，或做为外部中断输入和唤醒源
>GPIO可配置上拉功 能
>USB2.0 Device
>USB1.0 OTG
>标准SPIM接口@ max.73MHz
>SDIO @ max.50MHz
>2个UART @ max.115200bps
>8通道SAR-ADC @ max.1MHz
>EBI接口@ max.98MHz
软件开发支持
>音频算法支持
· 音效：
Reverb
EQ
BBE
Echo
3D Surround
MaxxBass
Auto Gain
Compressor
Expander
FeedBack Control
AutoTune
Mix
Pitch Shift
Delay
CrossFade
Dynamics Processor
VocalCut
Low Pass Filter
High Pass Filter
>SDK（软件开发套件）。包括功能丰富的Example和众多中间性。
>全C编程，代码移植方便
固件烧录和保护
>支持调试器、专用烧录器或Flash Burner Lite烧录Flash
>Bootloader支持6种启动方式
>芯片32bit unique ID
封装
>QFN68（8mm x 8mm）
>LQFP128（14mm x 14mm）

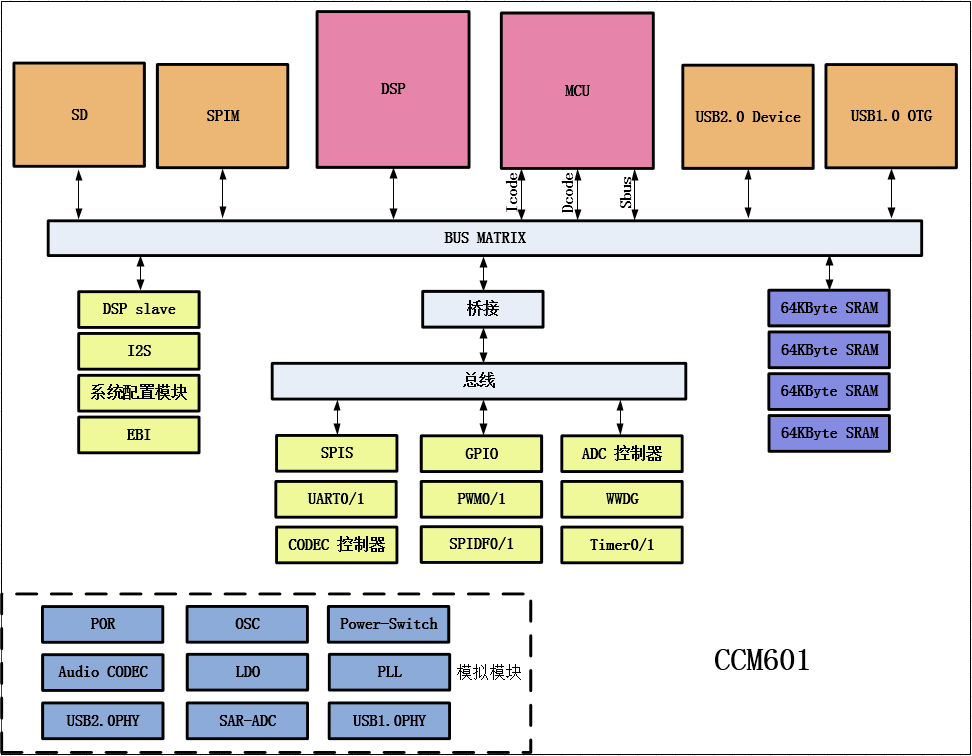

3.结构框图
4.应用场景
>l手机声卡、手机麦克风和电脑声卡，会议电话，车载效果器
>l便携式耳机、游戏耳机
>lUSB/Type-C/Lightning接口全数字化产品
一、主要特性
MCU和DSP架构设计，DSP运行频率高达96MHz
USB2.0 FS Device接口，协议支持UAC1.0和HID1.1
集成16 KByte 片上SRAM
1个I2S，48~192kHz采样率，最大有效位宽24bits，
通道支持2进2出
2路Audio-ADC，支持LINEIN和MIC输入，采样率
96KHz，SNR≥90dB
2路Audio-DAC，支持LINEOUT和HP输出，采样率
96KHz，SNR≥90dB
S/PDIF接口，支持IEC60958标准，支持接收或发送,
最高支持96kHz
支持EEPROM配置
音频算法支持均衡、AGC，ALC，混音
二、应用场景
应用于USB音频类产品，包括USB电脑声卡、USB麦克风、USB音频转接产品等。
CCM4021为专业的定点双核心音频处理器，采用自定义的高性能双DSP核心架构，最高工作频率可达368.64MHz，具有256KByte数据SRAM和 32 bit的数据运算位宽，以及高效的48条DSP指令集，适用于各种复杂的音效算法处理。
CCM4021内部集成独立2个I2S模块，支持两路音频输入及两路音频输出，总计4个通道的I2S输入输出。可通过SPI/I2C接口实现对CCM4021寄存器的读写配置以及加载音效处理算法到内部SRAM。可通过音频音效算法实现混响、闪避、压限、降噪、均衡、混音及变音等多种音效处理。可应用于SOUNDBAR、车载、耳机等产品中。

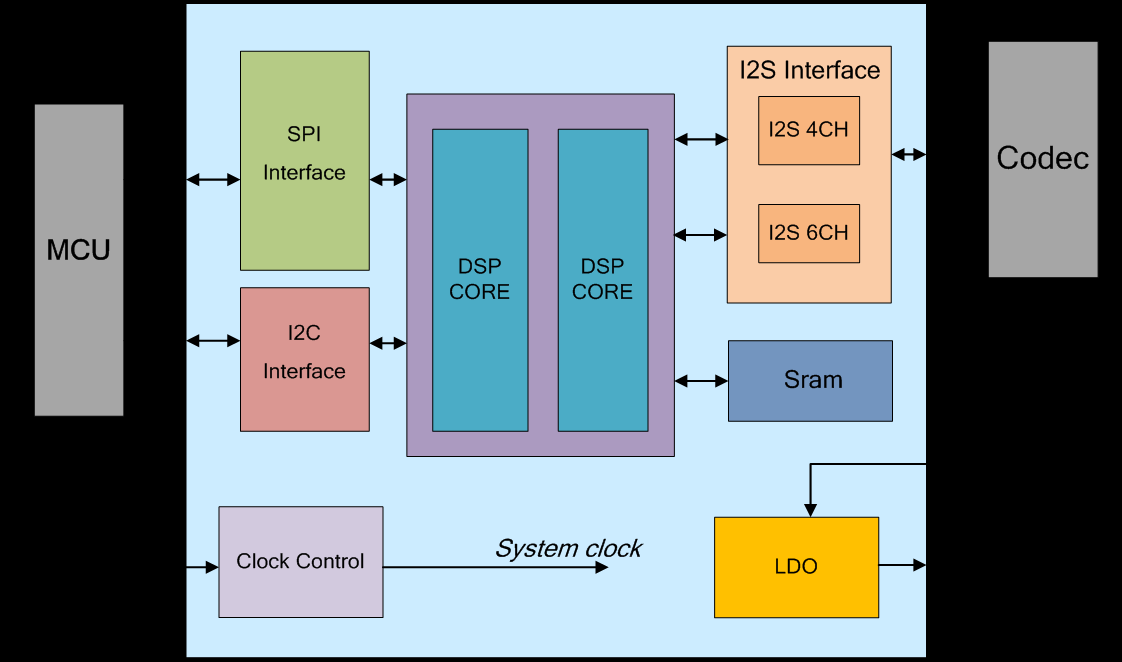

产品框图
特性：
> 双核心数字信号处理器，精简48条DSP指令集
> 内置256 KByte SRAM
> 支持晶振输入时钟源（6.144MHz ~ 24.576MHz），内部含有晶振启动电路
> 可选的PLL时钟，CCM4021最高工作频率为368.64MHz
> 内置LDO单元，输出电压1.2V，最大输出电流80mA
> 支持1.2V内核电压，支持1.8V和3.3V IO电压
> I2S音频接口，支持两路输入两路输出共计4通道的I2S音频输入输出
> 具有SPI接口和I2C接口，均可用于配置CCM4021，操作方便，可通过I2C接口调用内部固化音效
> QFN 40pin封装
CCM4022为专业的定点双核心音频处理器，采用自定义的高性能双DSP核心架构，最高工作频率可达368.64MHz，具有256KByte数据SRAM和 32 bit的数据运算位宽，以及高效的48条DSP指令集，适用于各种复杂的音效算法处理。
CCM4022内部集成独立2个I2S模块，支持五路音频输入及五路音频输出，总计10个通道的I2S输入输出。两个S/PDIF模块，分别用于输入和输出，一个自定义的音频SPI接口（ASPI），可通过SPI接口进行音频数据的传输。可通过SPI/I2C接口实现对CCM4022寄存器的读写配置以及加载音效处理算法到内部SRAM。可通过音频音效算法实现混响、闪避、压限、降噪、均衡、混音及变音等多种音效处理。芯片内嵌80C51内核、2个常用的定时器、中断处理单元以通用IO口。广泛应用于数字音箱、声卡、电视盒子、耳机等产品中。

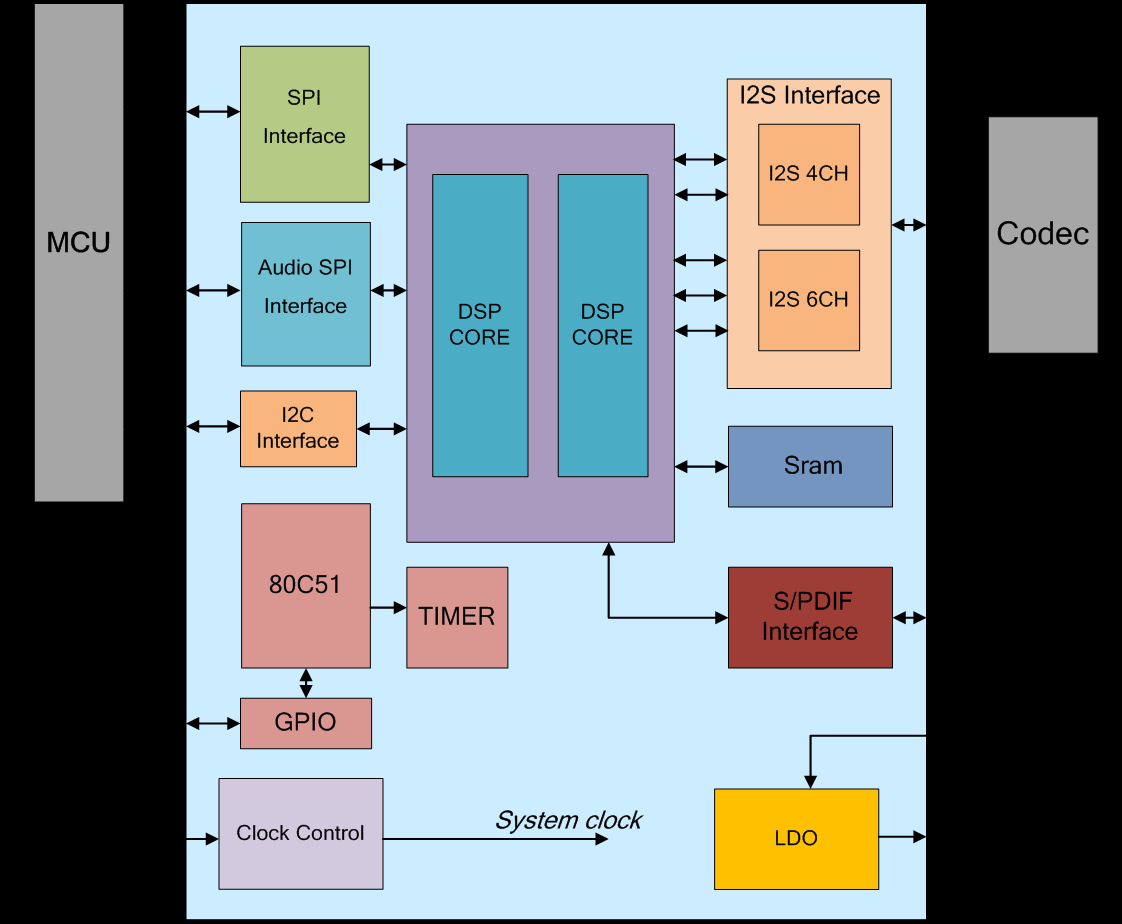

产品框图
特性：
> 双核心数字信号处理器，精简48条DSP指令集
> 内置256 KByte SRAM
> 支持晶振输入时钟源（6.144MHz ~ 24.576MHz），内部含有晶振启动电路
> 可选的PLL时钟，CCM4022最高工作频率为368.64MHz
> 内置LDO单元，输出电压1.2V，最大输出电流80mA
> 支持1.2V内核电压，支持1.8V和3.3V IO电压
> I2S音频接口，支持五路输入及五路输出总计10通道的I2S音频输入输出
> 自定义的音频SPI接口，可以通过SPI接口实现音频数据的传递
> S/PDIF数字音频接口，支持IEC60958标准，支持输入和输出，最高支持96kHz
> 具有SPI接口和I2C接口，均可用于配置CCM4022，操作方便，可通过I2C接口调用内部固化音效
> QFN 68pin封装
CCM501为32位定点专业音频处理器，高性能的自定义双DSP构架，最高工作频率为98.304MHz，内置384KByte SRAM，高效的16条DSP指令，完全满足各种复杂的音效算法处理。

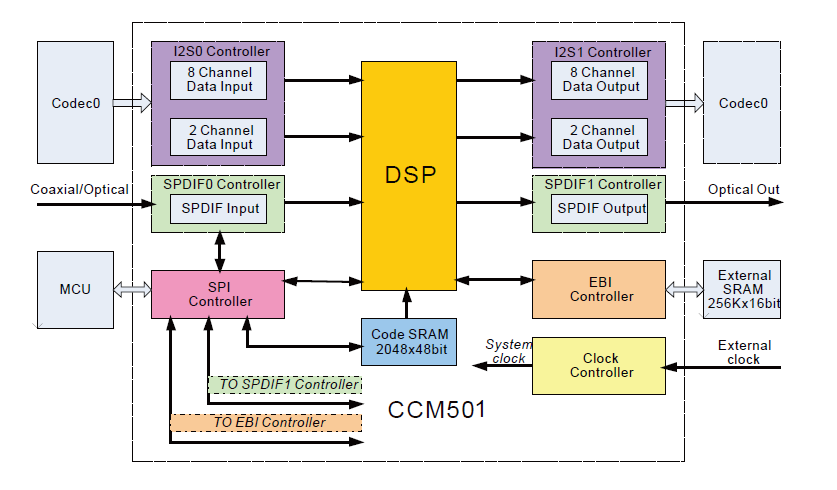

产品框图
特性：
> CCM501最高工作频率98.304MHz
> 精简16条DSP指令集
> 内置384KByte音频数据SRAM
> 硬件乘加单元
> 支持SPI 从机接口
> 支持10 通道的 I2S 输入和输出
> I2S 支持16/20/24/32 Bits 音频数据
> I2S 支持多种采样频率192KHz、96KHz 、48KHz、176.4KHz、88.2KHz、44.1KHz
> 支持IEC60985标准SPDIF接口
CCM502为专业的定点双核心音频处理器，采用自定义的高性能双DSP核心架构，最高工作频率可达368.64MHz，具有256KByte数据SRAM和 32 bit的数据运算位宽，以及高效的48条DSP指令集，适用于各种复杂的音效算法处理。CCM502内部集成独立2个I2S模块，支持两路音频输入及两路音频输出，总计4个通道的I2S输入输出。可通过SPI/I2C接口实现对CCM502寄存器的读写配置以及加载音效处理算法到内部SRAM。可通过音频音效算法实现混响、闪避、压限、降噪、均衡、混音及变音等多种音效处理。可应用于手机、麦克风、平板电脑、耳机等产品中。
产品框图
特性：
> 双核心数字信号处理器，精简48条DSP指令集
> 内置256 Kbyte SRAM
> 支持晶振输入时钟源（6.144MHz ~ 24.576MHz），内部含有晶振启动电路
> 可选的PLL时钟，CCM502最高工作频率为368.64MHz
> 内置LDO单元，输出电压1.2V，最大输出电流80mA
> 支持1.2V内核电压，支持1.8V和3.3V IO电压
> I2S音频接口，支持两路输入两路输出共计4通道的I2S音频输入输出
> 具有SPI接口和I2C接口，均可用于配置CCM502，操作方便，可通过I2C接口调用内部固化音效
> LGA 40pin封装
